VERLEIH BÜHNENÜBERDACHUNGEN  FLIEGENDE BAUTEN mieten

Thomas  Ground-Support-Überdachung   General Purpose(GP) 2020 Vierpunkttraverse52cmx52cm.



Prüfungspflichtiger Bau nach BauO Berlin, Universal-Baubuch mit Ausführungsgenehmigung und Prüfbuchnummer Nr. 01/2005, Bezirksamt Pankow von Berlin vom 16.06.2005.



Unsere Überdachungen haben u.a. die Möglichkeit auch alleine, d.h. gelöst vom Bühnenunterbau (Podest) aufgebaut werden zu können. Z.B. bei vorhandenen Naturbühnen oder wenn kein Bühnenunterbau (Podest) gewünscht wird ist dieses System in die Lage eine Überdachung einfach über die gewünschte Aktionsfläche zu setzen.

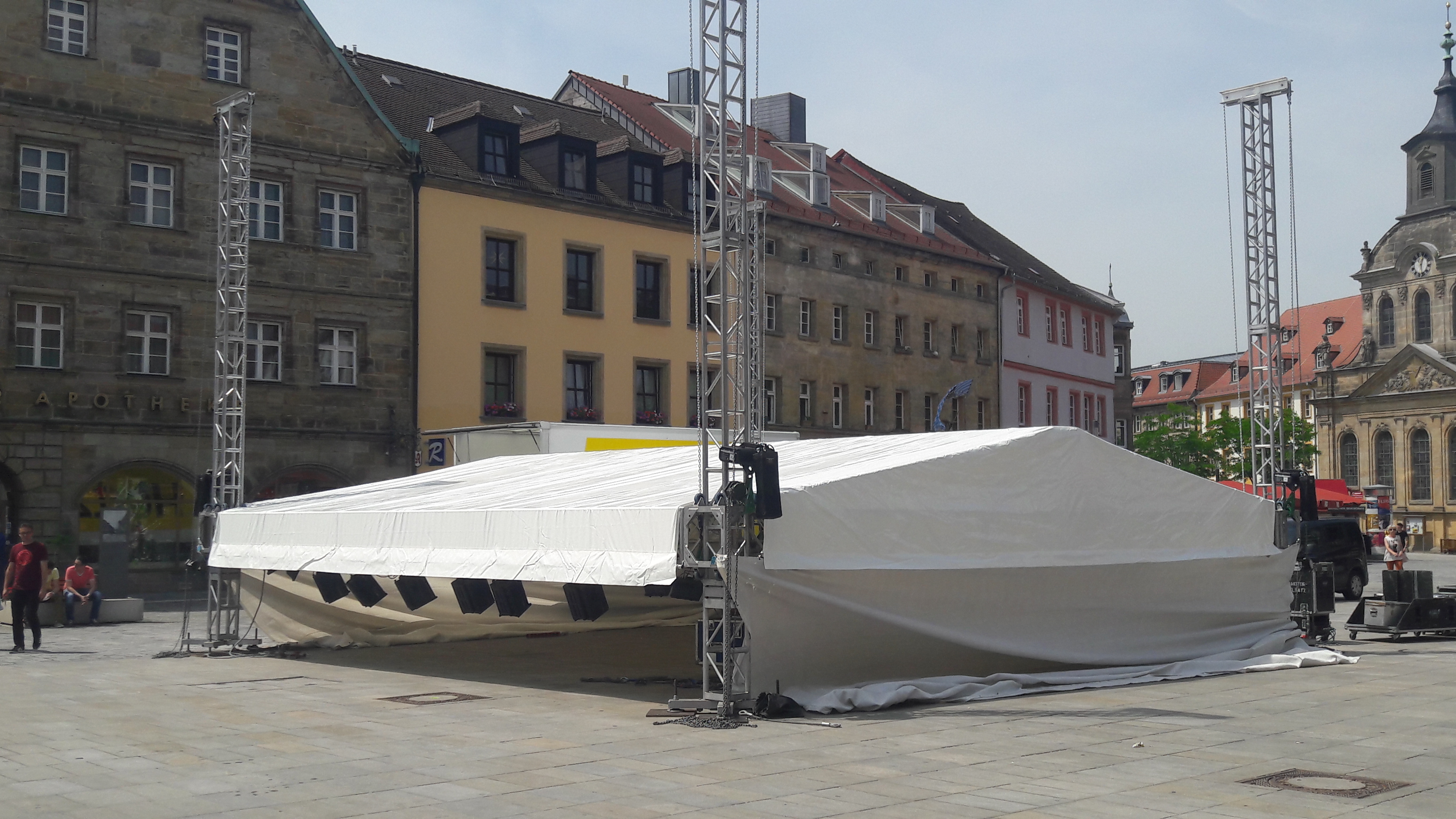

Elektrische Hubdachbühne (Satteldach), mit hoher Lastaufnahme für z.B. Ton - und Lichttechnik oder Dekoration o.ä.. Die Höhe der Lastaufnahmen und deren Positionen, sind im Baubuch definiert und abhängig von der Bühnengröße (siehe Traversenplan). Der jeweilige Aufbauplan der Traversenanordnung von einer bestimmten Bühnenüberdachung, kann man als Bauzeichnung (Auszug aus den Baubuch/Statische Berechnung) einsehen. Dazu bitte den Button unter dem Bühnenfoto der entsprechenden Bühnengröße den -Traversenplan der Box hier anklicken! -. Mögliche Ausstattungen sind  z.B. :  weiße oder schwarze Dachplanen, mehrseitige Bühnenseitenplanen die auch winddurchlässig und regenabweisend sind (Standard-schwarz, aber auch weiß ist möglich). Die maximale lichte Höhe beträgt systembedingt max. ca.9,0m Unterkante der Traversenbox.



Besonderes Ausstattungsmerkmal, mit statischen Nachweis im Baubuch: Alle u.a. Bühnengrößen vom Typ Thomas GP 2020 können mit je einen Traversenausleger pro Bühnenseite an den vorderen "Sleeveblocks" der Bühnenüberdachung ausgestattet werden. Z.B. als Aufnahme von Lautsprechersystemen (PA-Wings). Dabei beträgt die maximale Nutzlast 10,0 kN pro Traversenausleger. Weitere Herstellerinformationen finden Sie hier:

Traversen-Datenblatt  www.jthomaseng.com/GP 20x20-99Tower-System-Datenblatt www.jthomaseng.com/Tower 2012x12-99

Sondergrößen und Sonderausstattungen auf Anfrage.



Außenmaß              Lastaufnahme              Konterlast

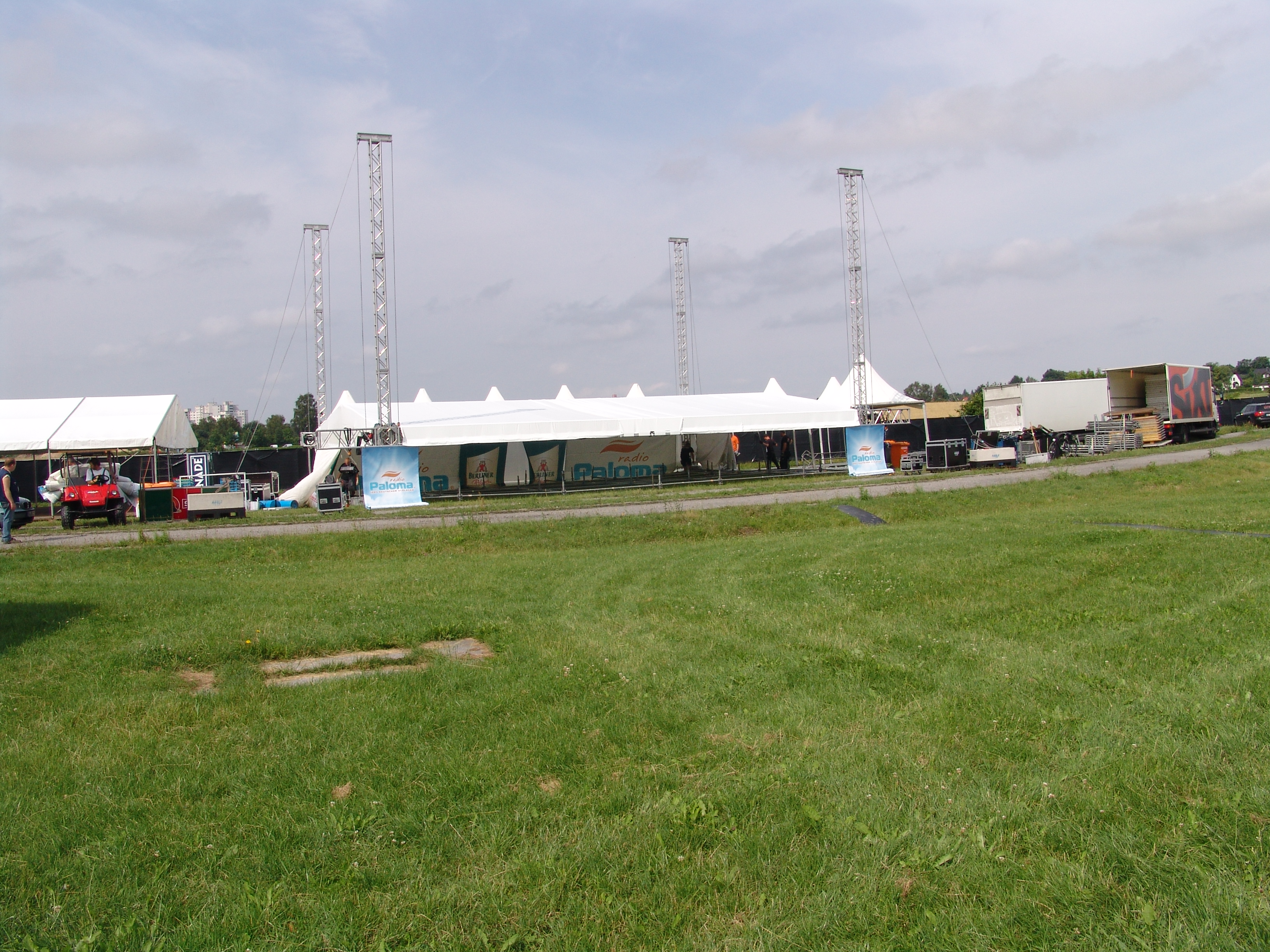

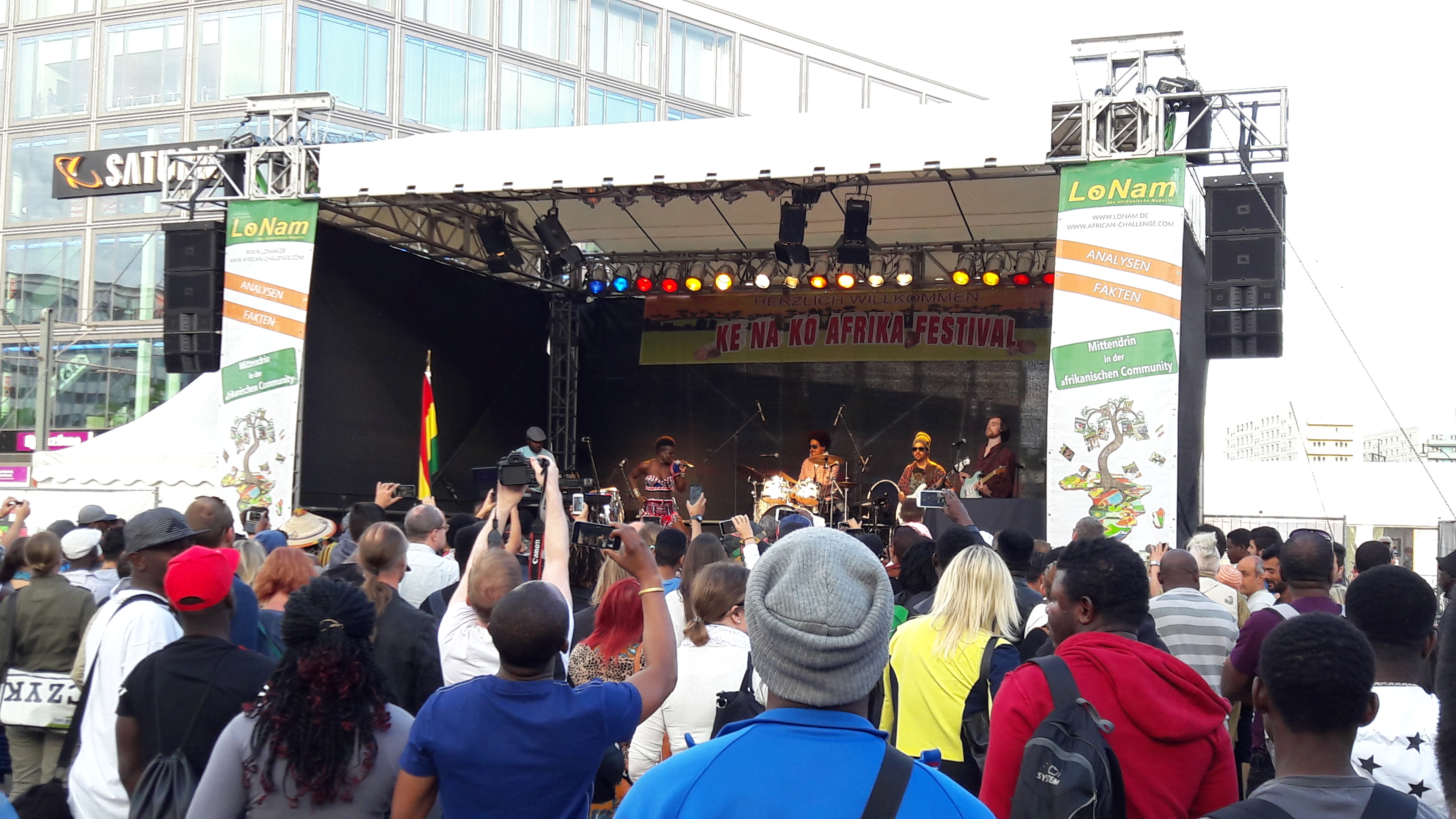

 8,54m x   7,04m       max.q = 1,55 kN/lfm       4 x  700 kg



























zum Foto vergrößern bitte anklicken!

  Überdachung GS 60 Traversenplan der Box hier anklicken!

Außenmaß              Lastaufnahme              Konterlast

10,04 x 10,04m          max.q = 0,95 kN/lfm      4 x   850 kg



































                zum Foto vergrößern bitte anklicken!

Überdachung GS 100 Traversenplan  der Box hier anklicken!

Außenmaß              Lastaufnahme              Konterlast

12,04m x   9,04m      max.q = 0,85 kN/lfm      4 x 1000 kg **































   zum Foto vergrößern bitte anklicken!



Überdachung GS 108 Traversenplan  der Box hier anklicken!

Außenmaß              Lastaufnahme              Konterlast

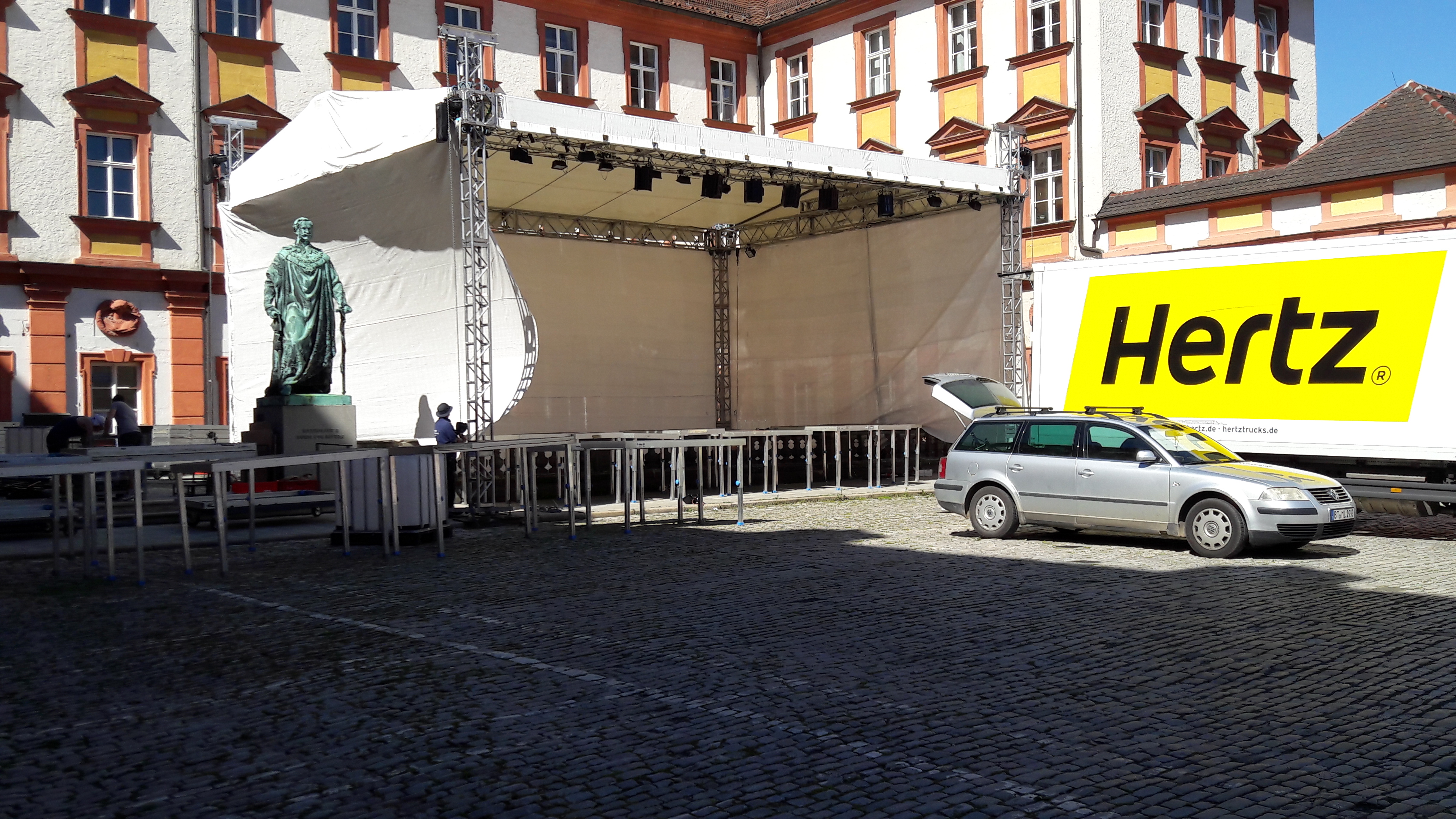

14,56m x 11,04m      max.q = 0,55 kN/lfm       4 x 1450 kg

























zum Foto vergrößern bitte anklicken!

Überdachung GS 160 Traversenplan  der Box hier anklicken!

Außenmaß              Lastaufnahme              Konterlast

15,56m x 13,04m     max.q = 0,35 kN/lfm       4 x 1700 kg *













zum Foto vergrößern bitte anklicken!

 Überdachung GS 202 Traversenplan  der Box hier anklicken!

*   an den Quertraversen keine Installationslast zulässig  ** Front- und Rücktraverse: max. q= 0,35 kN/lfm





Thomas  Ground-Support-Bühnen Thomas General Purpose(GP) 1212 Vierpunkttraverse 30,5x30,5cm.

Prüfungspflichtiger Bau nach BauO Berlin, Universal-Baubuch mit Ausführungsgenehmigung und Prüfbuchnummer Nr. 02/2005, Bezirksamt Pankow von Berlin vom 05.09.2005.

Unsere Überdachungen haben u.a. die Möglichkeit auch alleine, d.h. gelöst vom Bühnenunterbau (Podest) aufgebaut werden zu können. Z.B. bei vorhandenen Naturbühnen oder wenn kein Bühnenunterbau (Podest) gewünscht wird ist dieses System in die Lage eine Überdachung einfach über die gewünschte Aktionsfläche zu setzen.Elektrische Hubdachbühne (Satteldach), mit hoher Lastaufnahme für z.B. Ton - und Lichttechnik oder Dekoration o.ä.. Die Höhe der Lastaufnahmen und deren Positionen, sind im Baubuch definiert und abhängig von der Bühnengröße (siehe Traversenplan). Der jeweilige Aufbauplan der Traversenanordnung von einer bestimmten Bühnenüberdachung, kann man als Bauzeichnung (Auszug aus den Baubuch/Statische Berechnung) einsehen. Dazu bitte den Button unter dem Bühnenfoto der entsprechenden Bühnengröße den -Traversenplan der Box hier anklicken! -. Mögliche Ausstattungen sind  z.B. weiße oder schwarze Dachplanen, mehrseitige Bühnenseitenplanen die winddurchlässig und regenabweisend sind (Standard-schwarz, aber auch weiß ist möglich). Die maximale lichte Höhe beträgt systembedingt max.ca 9,0m Unterkante der Traversenbox.

Besonderes Ausstattungsmerkmal, mit statischen Nachweis im Baubuch: Alle u.a. Bühnengrößen vom Typ Thomas GP 1212 können mit je einen Traversenausleger pro Bühnenseite an den vorderen "Sleeveblocks" der Bühnenüberdachung ausgestattet werden. Z.B. als Aufnahme von Lautsprechersystemen (PA-Wings). Dabei beträgt die maximale Nutzlast 2,5 kN pro Traversenausleger. Weitere Herstellerinformationen finden Sie hier:

  Traversen-Datenblatt  www.jthomaseng.com/GP 12x12-99    Tower-System-Datenblatt www.jthomaseng.com/Tower 2012x12-99

Sondergrößen und Sonderausstattungen auf Anfrage.





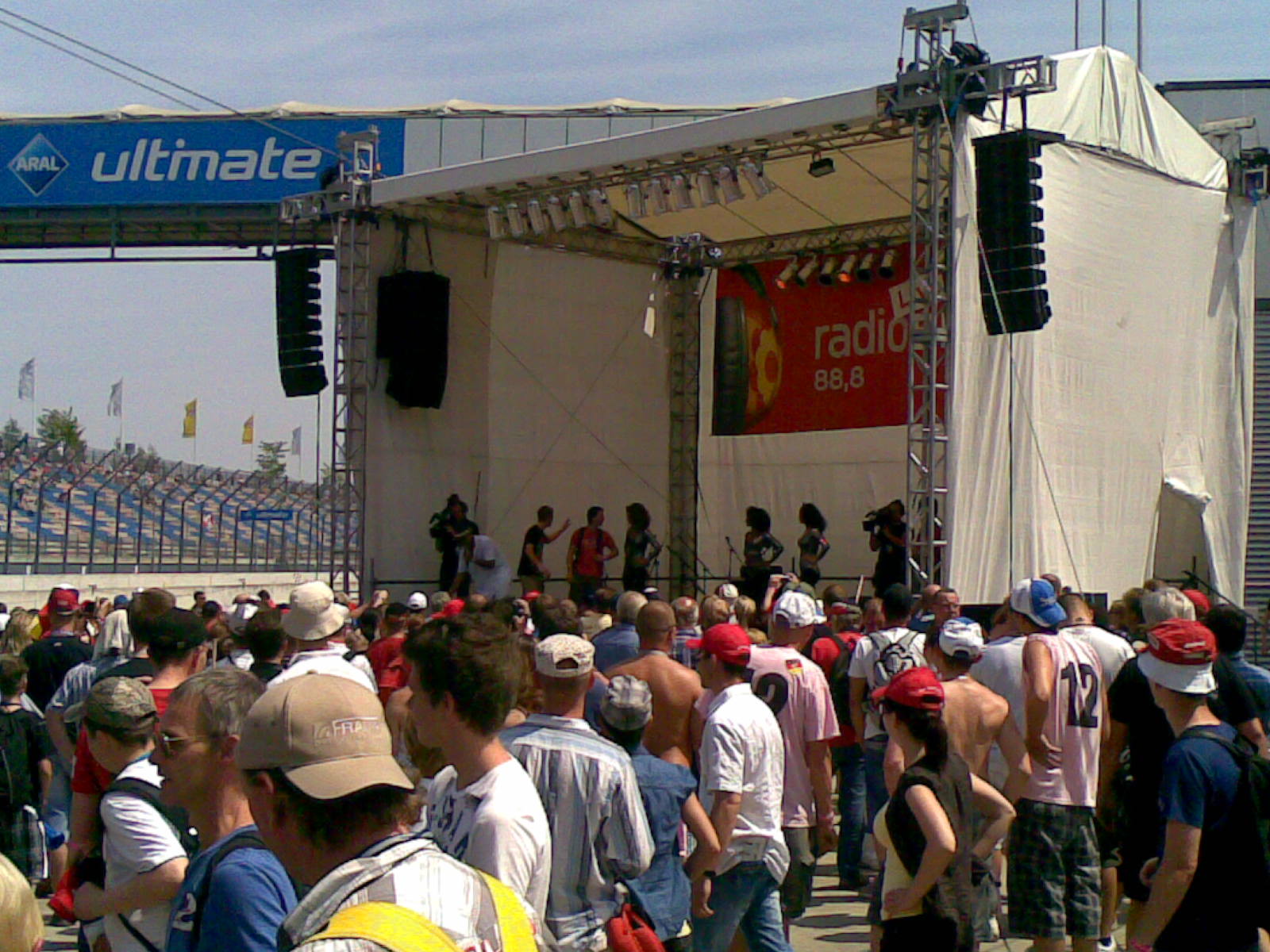

Außenmaß              Lastaufnahme               Konterlast

  8,82m x   6,82m      max.q = 0,50 kN/lfm        4 x   700  kg



































Überdachung GS 63

Traversenplan der Box hier anklicken!

*an First- und Quertraversen keine Installationslasten zulässig



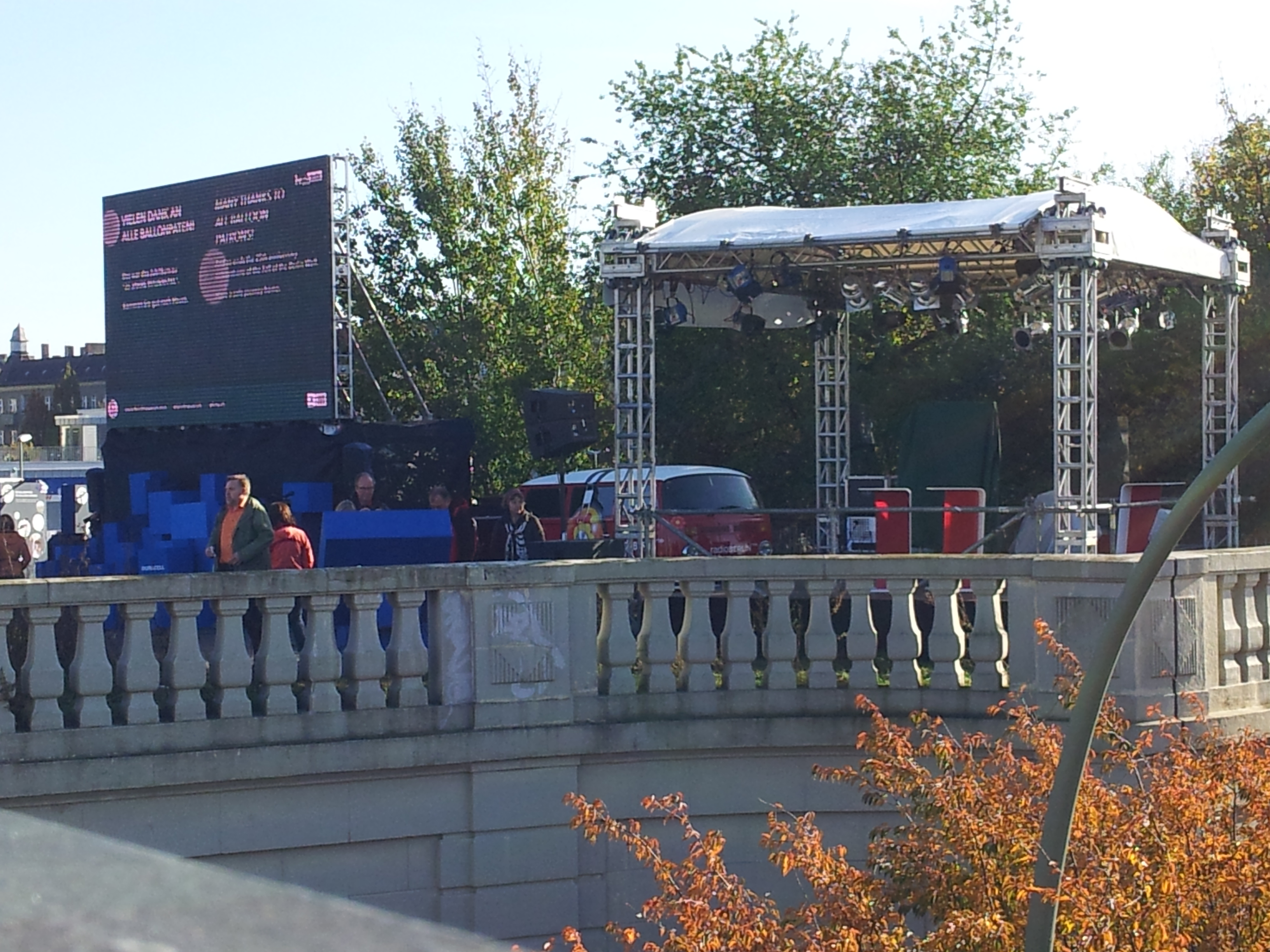

Rundbogen-Überdachung RBÜ 25



Baubuch/Statischer Nachweis als Prüfungsfreier Bau nach BauO B

Rundbogenüberdachung aus Thomas Ground Support System 1212, weiße Dachplane, auf Wunsch ein- bis dreiseitig mit sw/w Bühnengaze verkleidet. Die Überdachung hat einen Bühnenüberstand vorne/hinten von ca. 0,5m und einen symmetrischen Aufbau, so dass die Bühne um 90° gedreht werden kann. Auch eine 360° Bespielung ist möglich.

Rundbogenbühne, Außenmaß der Überdachung:
Breite = 4,80m, Tiefe = 5,80m, Höhe = 4,90m maximal

Lastaufnahme                Kontergewicht

1,50 kN/lfm                   4 x 80 kg *

* an First- und Rundbogentraversen keine Installationslasten möglich

Es besteht die Möglichkeit, an jedem Tower (Sleeveblock) einen Traversenausleger zu montieren, für eine Lastaufnahme (z.B. Lautsprecher) von maximal N = 2,50 kN/Tower.













zum Foto vergrößern bitte anklicken!

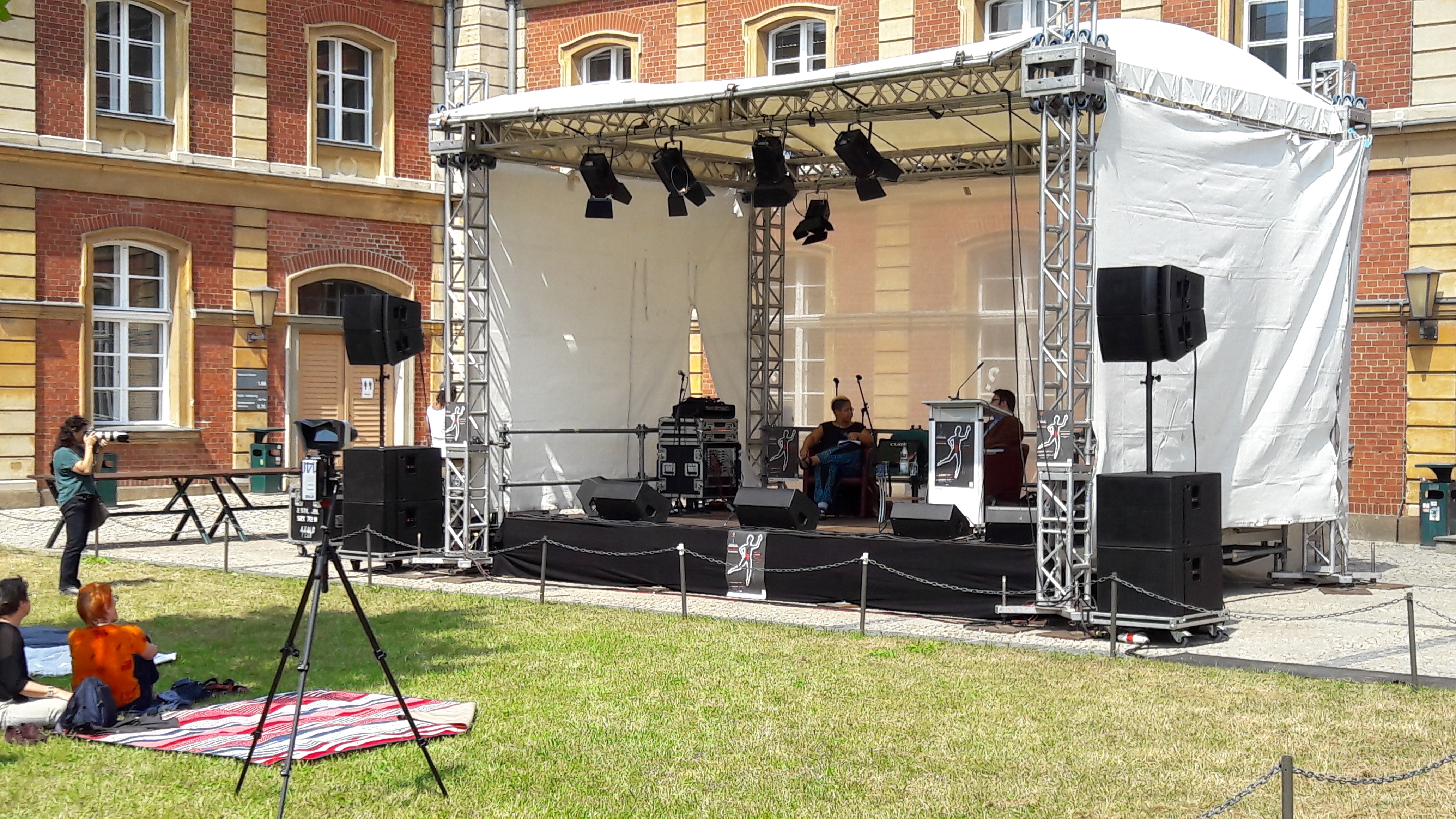

Rundbogen-Überdachung RBÜ 35



Baubuch/Statischer Nachweis als Prüfungsfreier Bau nach BauO B

Rundbogenüberdachung aus Thomas Ground Support System 1212, weiße Dachplane, auf Wunsch ein- bis dreiseitig mit sw/w Bühnengaze verkleidet. Die Überdachung hat einen Bühnenüberstand vorne/hinten von ca. 0,5m und einen symmetrischen Aufbau, so dass die Bühne um 90° gedreht werden kann. Auch eine 360° Bespielung ist möglich.

Rundbogenbühne, Außenmaß der Überdachung:
Breite = 6,80m, Tiefe = 5,80m, Höhe = 4,90m maximal

Lastaufnahme                Kontergewicht

1,50 kN/lfm                   4 x 120 kg *

* an First- und Rundbogentraversen keine Installationslasten möglich

Es besteht die Möglichkeit, an jedem Tower (Sleeveblock) einen Traversenausleger zu montieren, für eine Lastaufnahme (z.B. Lautsprecher) von maximal N = 2,50 kN/Tower.



zum Foto vergrößern bitte anklicken!



HINWEIS: Ab bestimmten Abmessungen sind o.a. Bühnen u.a. nach DIN 4112 nicht nur sogenannte "Fliegende Bauten", sondern z.B. nach der BauO Berlin § 75 auch prüfungspflichtig! Wir helfen Ihnen nicht nur bei der Planung und Genehmigung Ihres Events, sondern liefern auch alle notwendigen Unterlagen, wie Baubücher in Form von statischen Nachweisen und wenn notwendig, mit Ausführungsgenehmigungen und den Prüfbüchern.

Gern stellen wir Ihnen ein Angebot nach Ihren Informationen und Wünschen zusammen.

Bitte schicken Sie uns Ihre Anfragen entweder

per FAX an: 030-4457783

per E-mail an: info@audio-team-berlin.de

per Post an: AUDIO TEAM, Straße 16 Nr.12, 13089 Berlin
